1 简述

　　此文件定义了 LED 恒流驱动电源的电气性能，结构性能及环境等要求。此款电源符合 RoHS 要求。

　　此款电源为：

■

铝壳型

□

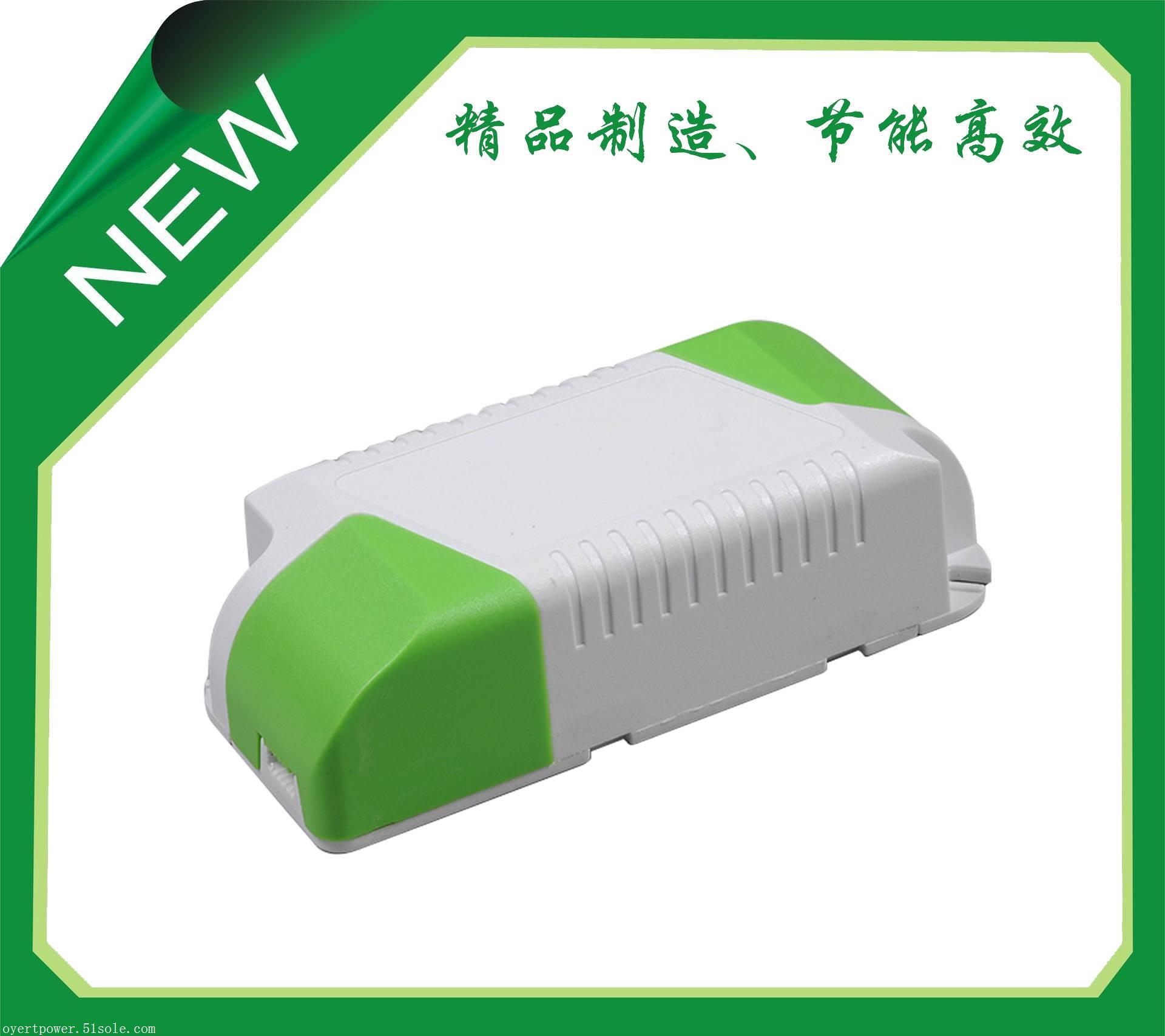

胶壳型

□

开放式结构

□

其它

　　2 输入特性

　　2.1 输入电压与频率

项目	小值	额定值	值
输入电压	90Vac	100-277Vac	305Vac
输入频率	47Hz	60Hz/50Hz	63Hz

　　2.2 交流输入电流

　　在25℃±10℃环境温度，小输入电压，负载条件下，值不超过1.9A。

　　2.3 浪涌电流（冷启动）

　　在25℃±10℃环境温度，230Vac输入条件下，浪涌电流峰值不超过75A。

　　2.4 功率因数

　　2.4.1 在25℃±10℃环境温度，115Vac输入，负载条件下，功率因数典型值为0.99；

　　2.4.1 在25℃±10℃环境温度，220Vac输入，负载条件下，功率因数典型值为0.96；

　　2.4.2 在25℃±10℃环境温度，220Vac输入，80%负载条件下，功率因数典型值为0.95。

　　2.5 效率

　　2.5.1 在25℃±10℃环境温度，115Vac输入，负载条件下，典型效率为88%；

　　2.5.2 在25℃±10℃环境温度，220Vac输入，负载条件下，典型效率为90%；

　　2.5.3 在25℃±10℃环境温度，220Vac输入，80%负载条件下，典型效率为89%。

　　2.6 输入电流总谐波失真THD

　　2.6.1 在25℃±10℃环境温度，115Vac输入，负载条件下，输入电流总谐波失真THD典型值为9%；

　　2.6.2 在25℃±10℃环境温度，220Vac输入，负载条件下，输入电流总谐波失真THD典型值为11%；

　　2.6.3 在25℃±10℃环境温度，220Vac输入，80%负载条件下，输入电流总谐波失真THD典型值为15%。

　　3 输出特性

　　3.1 输出电压与电流

项目（单位）	规格	测试条件（环境温度均为25℃±10℃环境温度）
输出功率（W）	150	全输入电压范围
负载电压（V）	45	全输入电压范围
负载电压范围（V）	31.5～45	全输入电压范围
输出电流（A）	3.07	全电压输入，全负载范围
输出电流精度	5%	全电压输入，全负载范围
空载输出电压（V）	≤61	全输入电压范围

　　3.2 输出电流纹波

　　在25℃±10℃环境温度，220Vac输入，负载条件下，输出电流纹波峰值与输出电流平均值的比值不超过5%。

　　3.3 开机延迟时间

　　在25℃±10℃环境温度， 额定输入电压，负载条件下，开机延迟时间不超过3000毫秒。

　　3.4 输出电流过冲

　　在25℃±10℃环境温度，负载条件下，额定输入电压范围内开机时，输出电流过冲幅度与额定输出电流的比值不超过10%。

　　3.5 输入电压调整率

　　在25℃±10℃环境温度，负载条件下，输入从90Vac到305Vac变化时，输出电流的变化幅度与输出电流平均值的比值不超过1%。

　　3.6 负载调整率

　　在25℃±10℃环境温度，230Vac输入条件下，负载从70%到变化时，输出电流的变化幅度与输出电流平均值的比值不超过3%。

　　4 安全规范及电磁兼容

　　4.1安全规范

安全规范认证类别	国家地区	安全规范标准	是否符合标准
CCC	中国	GB19510.1	√
		GB19510.14
CE	欧洲	EN61347-1	√
		EN61347-2-13
		AS/NZS 61347.1

　　4.2电磁兼容

电磁兼容认证类别	国家地区	电磁兼容标准	是否符合标准
CCC	中国	GB 17743	√
		GB 17625.1
CE	欧洲	EN 55015	√
		IEC 61000-3-2
		IEC 61000-3-3
		IEC 61547

　　5 安全规范主要技术指标

　　5.1介电强度

　　5.1.1 输入对输出: 3750Vac，60秒，电流不超过10mA；

　　5.1.2 输入对地: 2000Vac，60秒，电流不超过10mA；

　　5.1.3 输出对地: 500Vac，60秒，电流不超过10mA。

　　注:测试在25℃±10℃环境温度下，输入为:L，N 线；输出为: Vo+， Vo-；地为:FG。

　　5.2接地阻抗

　　在25℃±10℃环境温度下，通过25A电流，时间为60s，接地阻抗应小于0.1Ω。

　　5.3泄漏电流

　　泄漏电流定义为流经地线的电流，在25℃±10℃环境温度下，输入为230Vac/50Hz时，泄露电流应该不超过0.75mA。

　　5.4绝缘阻抗

　　在25℃±10℃环境温度，小于70%相对湿度条件下，输入对输出，输入对地，输出对地之间，分别施加500VDC电压，时间为60s，测得的绝缘阻抗不小于100MΩ。

　　5.5浪涌（冲击）抗扰度

　　在25℃±10℃环境温度下，L线对N线2000V，L线对地线4000V，N线对地线4000V。

　　6 环境指标

　　6.1工作温度与湿度

　　温度：-40℃到+70℃；相对湿度：20%到95%，无冷凝。

　　6.2存储温度与湿度

　　温度：-40℃到+80℃；相对湿度：10%到95%，无冷凝。

　　6.3振动

　　扫描频率: 10 to 500Hz，加速度:1.0G（位移: 3.5mm），X，Y，Z三垂直坐标轴向各振动1小时。

　　6.4防护等级

　　IP65

　　7 可靠性

　　7.1平均故障间隔时间（MTBF）估算

　　平均故障间隔时间：在25℃环境温度，230Vac输入及80%负载条件下，不小于200，000小时。

　　7.2寿命时间估算

　　在60℃环境温度，230Vac输入及负载条件下，不小于50，000 小时。

　　7.3壳温Tc

　　在60℃环境温度，230Vac输入及负载条件下，温度不超过90 ℃。
